BD 100+-300+ Asciugatrici d'aria essiccanti Atlas per il trattamento dell'aria

ATLAS BD 100+-300+ DESSICANTI D'AIRE Trattamento dell'aria

Clicca per aprire il nostro catalogo:Dessicante+asciugatrici+antwerp+follet+EN+2935093945.pdf...

Come funzionano gli essiccatori?
Gli essiccatori sono costituiti da due torri riempite di essiccante, attraverso le quali passa direttamente aria compressa umida che assorbe l'umidità.Il dessicante ha una capacità di assorbimento finita prima di essere essiccatoMentre una torre asciuga l'aria, l'altra viene rigenerata.

Atlas offre due tipi di asciugatrici, la serie BD+ di asciugatrici a vento (zero) e la serie CD(+ di asciugatrici senza calore.

1- Asciugatura.
L'aria compressa umida scorre verso l'alto attraverso il dessicante adsorbente dal basso verso l'alto (1).

2. Rigenerazione
Asciugatrici senza riscaldamento con essiccanti CD+:
L'aria secca proveniente dall'uscita della torre di asciugatura viene espanduta fino alla pressione atmosferica e trasmessa attraverso l'essicante saturo, costringendo l'umidità assorbita ad uscire (2 e 4).
Dopo il desorbimento, la valvola di deflusso viene chiusa e il recipiente viene sottoposto a nuova pressione.

Soppiattori (zero) per asciugatori di dessicanti a depurazione
Il ventilatore (5) prende l'aria ambiente e la soffi attraverso il riscaldatore esterno (6).

3. raffreddamento (BD+)
BD+ con purga:
Dopo la fase di riscaldamento, il essiccante viene raffreddato espandendo l'aria compressa secca dal recipiente di adsorbimento all'esterno del recipiente.
la torre di riattivazione.

BD+ con purga zero:
Dopo la fase di riscaldamento, il soffiatore assorbe l'aria ambiente e la trasmette attraverso la torre riattivata dal basso verso l'alto.

4- Cambio.
Dopo la rigenerazione, l'essiccazione passa dalla torre satura alla torre rigenerata (3).

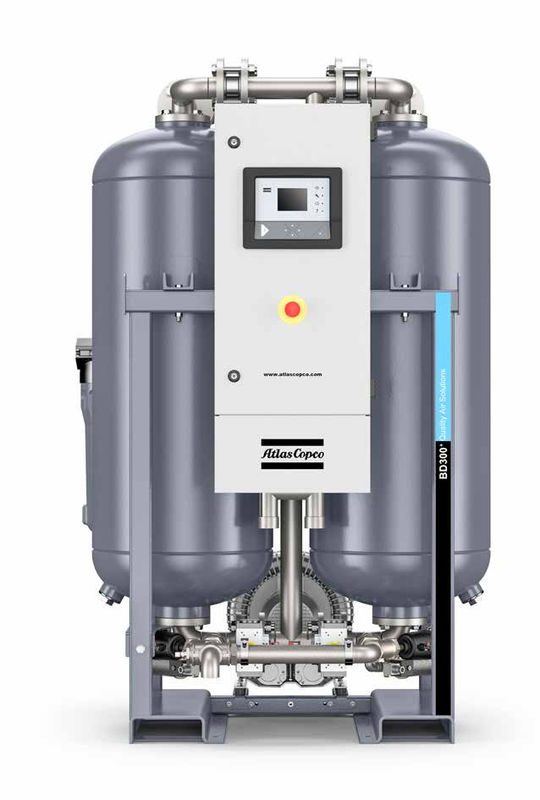

BD 100+-300+
Performance di prim'ordine e costo-efficienza

1 Dessicante di qualità

• Il dessicante a gel di silice ad alta assorbimento richiede meno energia di riattivazione rispetto ad altri agenti di asciugatura.
• Un letto di essiccanti a doppio strato con uno strato inferiore impermeabile protegge lo strato superiore ad alte prestazioni.
• Punto di rugiada di pressione di -40°C/-40°F come standard (-70°C/-100°F facoltativo).
• Fino al 30% di essiccante in più per garantire prestazioni costanti anche in condizioni difficili come alte temperature e sovraccarichi temporanei.

2 Valvole in acciaio inossidabile
Valvole a farfalla in acciaio inossidabile ad alte prestazioni con attuatori garantiscono una lunga durata.

3 Riscaldatore a bassa densità di potenza
• Il design in acciaio inossidabile prolunga la vita.
• Il riscaldatore è installato in un tubo isolato per un impianto energeticamente efficiente.
• I recipienti isolati sono disponibili come opzione per ridurre ulteriormente le perdite di calore e aumentare l'efficienza complessiva (standard sul modello a -70 °C/-100 °F).

4 Tubi galvanizzati con connessioni a flange
• I tubi a fianco semplificano la manutenzione e riducono al minimo il rischio di perdite.
• La dimensione del tubo è ottimizzata per garantire un basso calo di pressione per il massimo risparmio energetico.

5 Filtri
• Un pre-filtro impedisce la contaminazione da olio per aumentare la durata del essiccante.
• Un filtro posteriore protegge l'aria della rete da polveri essiccanti e dalla contaminazione della rete.
• Può essere montato direttamente sull'ingresso e sull'uscita dell'asciugatrice per ridurre la pressione.
• Facile da assemblare e da mantenere, non richiede ulteriori collegamenti di tubi e filtri.

6 Sistema avanzato di controllo e monitoraggio
• Installato all'interno di una cabina IP54 per una facile cablaggio e sicurezza.
• Monitorizza tutti i parametri per garantire la massima affidabilità.

7 Cambiamento a seconda del punto di rugiada
• Monitoraggio del punto di rugiada di pressione reale (igrometro).

• Punto di rugiada di pressione (e allarme).
• L'asciugatrice passa alla torre successiva solo quando il dessicante è saturo, come misurato dal sensore del punto di rugiada.con conseguente riduzione significativa del consumo di energia.

8 Progettazione robusta e compatta
• telaio standard, con slot per carrelli elevatori e occhi di sollevamento per una facile manipolazione.
• I recipienti larghi garantiscono una bassa velocità dell'aria e un tempo di contatto più lungo.
• Le flange che collegano i recipienti sono integrate nelle conchiglie superiore e inferiore, abbassando l'altezza totale dell'unità.

Specifiche tecniche

Specifiche tecniche

Condizioni di riferimento BD +: dati sulle prestazioni secondo la norma ISO 7183:2007.
Temperatura di ingresso dell'aria del compressore: 35°C/100°F.
Umidità relativa all'ingresso: 100%.
Condizioni di riferimento BD + ZP (Zero Purge):
Dati sulle prestazioni secondo la norma ISO 7183:2007.
Temperatura dell'aria ambiente: 25°C/77°F.
Umidità relativa dell'aria ambiente: 60%
