Due in uno filtri dell'aria compressa UD+serie Atlas 16 bar Coalescing olio

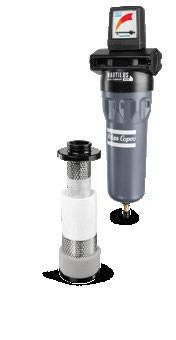

Filtri aria compressa Atlas Ud+Series High Performance Filtri di coalescenza olio due-in-uno

Clicca per aprire il nostro catalogo:Filters+antwerp+leaflet+EN+2935093245+20210602.pdf...

Filtri di coalescenza olio due-in-uno con risparmio energetico supremo

I filtri UD+ riducono efficacemente l'aerosol di olio, la polvere umida e le gocce d'acqua nel flusso di aria compressa per proteggere il tuo investimento, le tue apparecchiature e i tuoi processi. L'UD+ combina due fasi di filtrazione (DD+ e PD+) in una, una tecnologia unica per soddisfare i requisiti di alta qualità di diverse applicazioni e fornire il massimo risparmio energetico.

I TUOI VANTAGGI

40% di risparmio energetico
Una caduta di pressione inferiore del 40% rispetto alla combinazione di filtri convenzionali si traduce in un'efficienza energetica superiore del 40%.
Aria pura
La purezza dell'aria è uguale a quella ottenuta utilizzando due filtri in linea, grazie al pacchetto filtrante spesso dei filtri UD+.
Risparmia spazio
Il concetto di filtrazione due-in-uno riduce lo spazio e la complessità di installazione, rendendo i filtri UD+ particolarmente adatti per applicazioni in cui lo spazio è limitato.
Risparmia denaro
Installa i filtri UD+ per godere di significativi risparmi sui costi rispetto

Prestazioni

                                                                       UD+
Contaminante                                          Aerosol di olio/polvere umida
Metodo di prova                                          ISO 8573-2:2007, ISO 12500-1:2007
Massima dispersione di olio (mg/m³)*                 0.0009
Caduta di pressione a umido (mbar)                               245
Durata dell'elemento                         Dopo 4.000 ore di funzionamento o 1 anno
Precedere con                                          Separazione dell'acqua

* Concentrazione di olio in ingresso = 10 mg/m³. Olio = aerosol di olio e liquido.

Fattori di correzione
Pressione in ingresso (bar)  1 2 3 4 5 6 7 8 10 12 14 16
Pressione in ingresso (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Fattore di correzione     0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

Esempio
• Pressione di esercizio 3 bar(g), portata d'aria compressa 35 l/s.
• Moltiplicare la capacità nominale del filtro selezionato per il corrispondente fattore di correzione alla pressione di esercizio richiesta per ottenere la capacità alla pressione di esercizio:
- Dimensione 45+: 45 l/s * 0.65 = 29 l/s => la dimensione del filtro 45+ non è sufficientemente grande.
- Dimensione 60+: 60 l/s * 0.65 = 39 l/s => la dimensione del filtro 60+ è la dimensione da selezionare.

Opzioni
• Kit di collegamento del filtro per un facile montaggio in serie (9-550 l/s).
• Il kit di montaggio a parete semplifica l'installazione (9-550 l/s).
• L'attacco rapido collega il filtro con uno scarico o un separatore olio/acqua.
• Contatto senza tensione montato nel manometro differenziale, per dare un'indicazione remota della sostituzione della cartuccia.
• Scarico elettronico EWD senza perdita di aria compressa e una funzione di allarme (EWD è opzionale sulla dimensione 9 + - 550 + , 850 + T e 1100 + T; standard sulla dimensione 550 + F e superiori).

Certificazione
• ISO 8573-2:2007
• ISO 12500-1:2007
