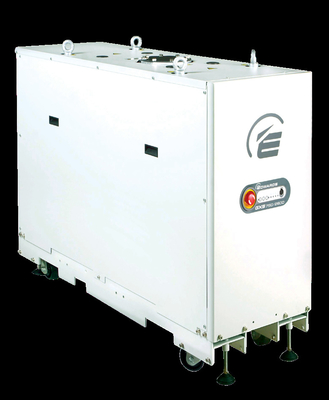

Pompe a vuoto a vite secche
GXS 750/2600
Il coniuge di scelta
Edwards è leader mondiale nella progettazione, tecnologia e produzione di pompe a vuoto con oltre 95 anni di storia e più di 75 anni di esperienza nella produzione.
Edwards crede nel fornire risultati che apportano valore ai nostri clienti utilizzando la nostra vasta esperienza nel settore per identificare e applicare soluzioni ai vostri problemi.Utilizzando le tecniche di modellazione più innovative e aggiornate, possiamo ottimizzare la configurazione di pompaggio per i clienti in modo da fornire una progettazione del sistema che fornisca le massime prestazioni nel modo più affidabile ed economico.
GXS pompe e combinazioni a vite secche
Le nostre nuove pompe a secco GXS portano le prestazioni di vuoto al livello successivo.che consente un controllo avanzato della temperatura e lunghi intervalli di servizio, si garantiscono migliori velocità di pompaggio e bassi costi di funzionamento per molti anni a venire.
Tecnologia innovativa a vite GXS
1.Sostituzione dell'albero a doppia estremità
• La progettazione senza leva fornisce un supporto sicuro al rotore per vibrazioni estremamente basse e un'affidabilità di avvio superiore, specialmente nei processi difficili
• Superiore gestione dei liquidi e delle polveri: i test dimostrano la capacità di gestione di una lumaca d'acqua da cinque litri e di una lumaca di polvere fine da un chilogrammo
2.Cari e lubrificazione
• Gli ingranaggi lubrificati con olio eliminano il grasso e la necessità di manutenzione periodica
• utilizza cuscinetti di qualità avanzata e olio speciale a bassa pressione di vapore per la compatibilità delle applicazioni e una vita notevolmente migliorata
3Tecnologia avanzata di sigillamento degli alberi
• Le guarnizioni a lunga durata senza contatto con guarnizione labirintica a blocco dell'olio integrata garantiscono una tenuta altamente efficace
• In combinazione con una depurazione del sigillo di sei litri al minuto, il cambio è protetto dalla contaminazione e lo spazio vuoto è tenuto privo di olio
Booster GXS
4Tecnologia motori e propulsori leader mondiale
• Motori ad altissima efficienza con azionamento elettronico offrono la massima coppia per processi difficili
• Il motore ermeticamente sigillato elimina le perdite di olio e migliora l'affidabilità della pompa
• I motori e gli azionamenti raffreddati ad acqua garantiscono un'affidabilità migliorata e una lunga durata per ridurre i costi di manutenzione
5Progettazione avanzata del meccanismo di pompaggio
• La progettazione migliorata del rotore a vite si traduce in una compressione graduale e liscia lungo tutta la lunghezza del rotore per un miglior controllo termico e una migliore
pompaggio ottimizzato a tutte le pressioni di entrata
• La gestione integrata del calore e le caratteristiche uniche del design del rotore e dello statore consentono di pompare il gas argon a piena concentrazione
• Le tecniche di lavorazione avanzate e le caratteristiche di progettazione eliminano la necessità di rivestimenti del rotore mantenendo allo stesso tempo un'eccellente prestazione al vuoto
• La tecnologia di produzione e la progettazione migliorate contribuiscono a ridurre le vibrazioni e a rendere il funzionamento estremamente silenzioso senza silenziatore
6- Meccanismo di rinforzo delle radici
• Progettazione di amplificatori a vuoto ad alta efficienza
• Ottimizzato per massime prestazioni con gestione termica automatica
Dati tecnici:
| |
Unità |
GXS 750/2600 |
| Velocità di pompaggio massima |
m3/h (cfm) |
2300(1354) |
| Ult mate Pressione (senza depurazione) |
(Torr) |
5x10−4 ((3.8x10−4) |
| Potenza a pieno carico |
@pressione ultima |
kW ((hp) |
11.1(14.9) |
| @pico di carico di pompaggio |
kW ((hp) |
40.0(53.6) |
| Altri dispositivi |
Opzioni di fornitura |
Alta tensione |
380-460V 3Ø 50/60Hz |
| Basso voltaggio |
200-230V 3Ø 50/60Hz |
| Connessione |
Alta tensione |
Harting Han 100A-F |
| Basso voltaggio |
Harting Han 200A-F |
| Accoppiamenti a vuoto |
Innesco |
ISO 160 |
| Fuoco di scarico |
NW50 |
| Acqua di raffreddamento |
Pressione di alimentazione (max) |
Bar (psig) |
6.9 ((100) |
| DP attraverso la pompa ((min) |
Bar (psig) |
0.75(11) |
| Flusso @ min DP |
L/min ((gal/min) |
15(4) |
| Temperatura |
°C(°F) |
5-40(41-104) Varianti ad alta tensione |
| 5-30(41-86) Varianti a basso Volt |
| Connessione |
1/2" BSP Maschio (G 1/2") |
| Gas di depurazione* |
Barra di pressione |
(psig) |
2.5-6.9 ((36-100) |
| Carro leggero |
sl/min |
12 |
| Cargo medio |
sl/min |
18-146 |
| Connessione |
Swagelok*Ø1⁄4" tubo con olve |
| Purificazione ad alto flusso/sfoglio dei solventi |
Pressione di alimentazione |
Bar (psig) |
2.5-6.9 ((36-100) |
| Connessione della valvola di controllo |
Swagelok*Ø3/8" tubo con olve |
| Connessione del filtro |
1⁄2"NPT Femmina |
| Collegamento del solvente |
3/8"BSP Maschio ((G 3/8") |
| Massa |
Kg ((Ibs) |
908 ((2002) |
| Rumore (con tubo di scarico adeguato) |
dB ((A) |
< 70 |
| Opera tng Temperatura |
°C(°F) |
5-40(41-104) |
| Contropressione di scarico ((MAX) |
(per il caso) |
1400 ((20) |
| Classificazione IP del sistema |
Norme |
|
21D |
| Lubrificazione |
Tipo |
PFPE Drynert®25/ 6 |
| Volume |
- Sì, signore. |
3.1(0.8) |
| Monitoraggio e controllo |
Norme |
Controllo |
Pannello frontale"Dashboard"
Serial-RS 232 |
| Monitoraggio |
Ethernet Webserver |
| Opzione |
Controllo |
Parallelo-MCM Micro TIM |
| Controllo e monitoraggio |
Profibus DP
Terminale di visualizzazione della pompa (PDT) |
| Monitoraggio |
Fab Works |
* Pompa
combinazioni |
|
Funzioni leggere |
Solo per la pulizia del sigillo di Shat e per la pulizia dell'aspirapolvere |
| Impiego medio |
Purificazione del sigillo di Shat, Purificazione dell'alto vuoto,"Purge inlet, variabile Gas Ballast&Exhaust Purge ((con sensore di pressione di scarico) " |
| Impiego medio + |
Come lavoro medio, più lavaggio ad alto flusso / lavaggio dei solventi |
Dimensioni ((mm):
A:258.5(10.18)
B:283.5 ((11.16)
C:657.2(25.87)
D:332.3(13.08)
E:1052.8 ((41.45)
F:83(3.27)
G:261.4 ((10.29)
H:1030.5 ((40.57)
J:/
K:1622 ((63.86)
L:517 ((20.35)
M:250(9.84)
