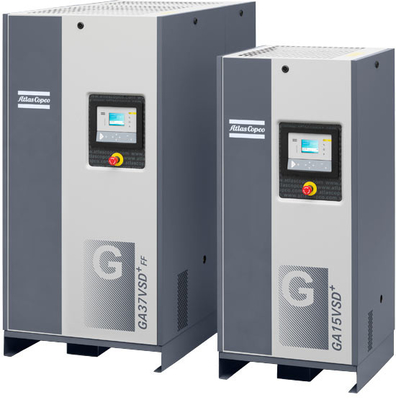

70kw Atlas GA 75+VSD, Atlas Compressore d' aria a vite Conversione di frequenza

110kw Atlas Ga Vsd+75 Compressore d'aria a vite rotante a conversione di frequenza

GA37-110 VSD+.pdf

Il nuovo compressore rivoluzionario di Atlas GA75 VSD+

Innovativo
Atlas ha rivoluzionato la costruzione e le prestazioni dei compressori.
GA 37-110 VSD + ha un layout verticale e compatto, che consente di risparmiare prezioso spazio sul pavimento e sul lavoro, facilita l'accesso alla manutenzione e riduce il costo totale di proprietà per tutti i clienti.

Affidabile
• Il nostro inverter Neos, sviluppato internamente per massimizzare l'affidabilità del compressore, è costruito per fornire una protezione supplementare contro polvere e altre particelle.
• Il propulsore a frequenza completamente chiuso e la trasmissione assicurano prestazioni anche negli ambienti più difficili.
• Basato sulla combinazione unica di tecnologie collaudate e componenti esistenti, combinati in modo ottimale dall'esperienza e dal know-how di Atlas.

Intelligente.
• Monitoraggio e manutenzione semplici grazie al controller Elektronikon® Touch.
• Le notifiche di manutenzione e lo stato della macchina sono disponibili tramite e-mail o SMS SMARTLINK.
• Rapporti personalizzati sulla prestazione energetica della macchina, in conformità con la norma ISO 50001.

1

Motore a magnete permanente interno (iPM)
• Motore raffreddato ad olio.
• raffreddamento ottimale per tutte le velocità e le condizioni ambientali.
• Progettato in Belgio.
• cuscinetto del motore lubrificato con olio: senza (ri) ingrasso, aumentato
tempo di attività.
• IP66: resistente alla pressione.
• Magneti permanenti.
2
Nuovo elemento compresso
• Nuovo profilo del rotore migliorato.
• riduzione delle perdite di pressione.
• Portali di ingresso e di uscita ottimizzati.
3
Azionamento diretto
• Progettazione verticale, meno parti.
• raffreddato ad olio, tenuta alla pressione.
• Nessun ingranaggio o cintura, nessuna tenuta dell'albero.

4

Filtro di ingresso
• Caratteristiche pesanti.
• manutenzione ogni 4.000 ore.
• Indicatore di caduta di pressione.

5

Ventilatore radiale
• Compatta.
• Basso livello di rumore.
• Alta capacità di raffreddamento ottimizzato.
6
Classico design del raffreddatore
• Separazione dell'acqua integrata.
• raffreddatore olio/aria separato.
• facile accesso per la manutenzione.
7
Innovativo inverter Neos
• L'inverter progettato in casa da Atlas controlla ora anche i motori iPM.
• Protezione IP5x.
• Forte custodia in alluminio per un funzionamento senza problemi nelle condizioni più difficili.
• Meno componenti: compatti, semplici e facili da usare.
8
Asciugatrice integrata
• Un'impronta più compatta.
• Agente frigorifero R410A.
9
Elektronikon ®
Controller touch
• Controller ad alta tecnologia con indicazioni di avvertimento, spegnimento del compressore e programmazione della manutenzione.
• Facile da usare e progettato per funzionare nelle condizioni più difficili.
• monitoraggio remoto SMARTLINK standard per massimizzare le prestazioni del sistema di aria e il risparmio energetico.
• Controllo opzionale di più compressori (2, 4 o 6 compressori).
10
Valvola sentinella
• Ottimizza il flusso di ingresso dell'aria.
• Nessuna perdita di gonfiore.
• Disegno in alluminio completo: senza manutenzione.

11

VSD + Neos cabina
• La VSD+ è superiore alle macchine a vuoto.
• I componenti elettrici rimangono freschi, aumentando la loro durata.
• Azionamento dedicato per motori con tecnologia iPM.
• dissipazione del calore dell'inverter in un compartimento separato.

VSD + per un risparmio energetico medio del 50%

La tecnologia Variable Speed Drive + (VSD +) di Atlas® GA si adatta alla domanda di aria regolando automaticamente la velocità del motore.Combinato con l'innovativo design del motore iPM (magnete permanente), ciò si traduce in un risparmio medio di energia del 50% e in una riduzione media del 37% del costo del ciclo di vita di un compressore.

Perché la tecnologia Atlas Variable Speed Drive +?
• Risparmio energetico medio del 50% con un ampio intervallo di flusso (20-100%).
• Controller touch integrato Elektronikon® controlla la velocità del motore e l'inverter di frequenza ad alta efficienza.
• Nessuna perdita di tempo di inattività o perdite di esplosione durante il funzionamento.
• Il compressore può essere avviato/arresto a piena pressione del sistema senza necessità di scarico.
• Elimina la penalità di corrente di picco durante l'avvio.
• Riduce al minimo le perdite del sistema a causa di una pressione inferiore.
• conformità alle direttive EMC (2004/108/CE).
* Rispetto ai compressori a velocità fissa, sulla base di misurazioni effettuate da un'agenzia di audit energetico indipendente.

Specificità
